Penerangan Produk

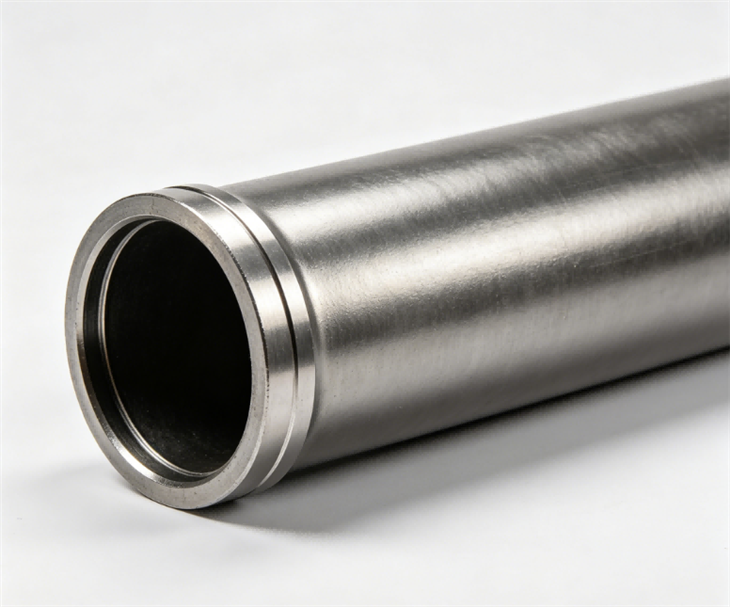

EN 545 diperakui paip besi mulur tuang emparan untuk bekalan air minuman. Sambungan gelang getah fleksibel memberikan prestasi kalis-kebocoran di bawah tekanan dan pergerakan tanah.
Spesifikasi Teknikal Utama
| item | Spesifikasi |
|---|---|
| Jenis Paip | Paip Tekanan Besi Mulur Tuang Secara Empar |
| Standard | EN 545 (Saluran paip untuk bekalan air) |
| Saiz Nominal | DN50 – DN2600 |
| Penilaian Tekanan | PN10 / PN16 / PN25 / PN40 |
| Ketebalan Dinding | K9 (standard) / K12 (menebal) |
| Panjang | Standard 6 meter (5m, 5.5m, 8m, 12m tersedia) |
| Jenis Sendi | Gelang getah fleksibel (T-type, K-type, push-on) |
| Lapisan Dalam | Mortar simen alumina tinggi / Epoksi / Poliuretana |
| Salutan Luar | Zink dengan bitumen / Epoksi / HDPE |
| Bahan Gasket | EPDM (air minuman diluluskan) |
Ciri-ciri Produk
Pensijilan EN 545 Bermaksud Pematuhan yang Boleh Anda Percayai
Paip ini memenuhi semua keperluan EN 545. Itu adalah piawaian Eropah untuk saluran paip bekalan air. Anda mendapat prestasi yang terbukti dan penerimaan kawal selia.
Tuangan Empar Mencipta Kekuatan Seragam
Proses tuangan emparan kami memutarkan acuan pada kelajuan tinggi. Ini memaksa besi cair terhadap dinding acuan. Hasilnya ialah logam padat, seragam tanpa keliangan. Setiap milimeter paip mempunyai kekuatan yang sama.
Besi Mulur Memberi Anda Kedua-dua Kekuatan dan Fleksibiliti
Besi mulur mempunyai kekuatan tegangan melebihi 400MPa. Itu lebih kuat daripada keluli. Namun ia mengekalkan 15% pemanjangan. Paip bengkok tanpa putus. Ia mengendalikan pergerakan tanah dan beban lalu lintas dengan mudah.
Sendi Getah Fleksibel Menghentikan Kebocoran Secara Kekal
Sambungan-jenis T{1}}menggunakan gasket getah ringkas. Masukkan spigot ke dalam soket. Gasket memampatkan dan mengelak. Tiada bolt. Tiada kimpalan. Sendi mengendalikan pesongan sudut sehingga 5 darjah.
Permohonan
Sesalur Penghantaran Air Minum – Paip berdiameter besar membawa air dari loji rawatan ke bandar. Kapasiti tekanan tinggi mengendalikan jarak jauh dan perubahan ketinggian.
Rangkaian Pengagihan Air Perbandaran – Paip berdiameter sederhana menghantar air ke kawasan kejiranan dan zon perindustrian. Sambungan fleksibel mengikut selekoh jalan dan elakkan pemasangan.
Sesalur Naik dari Stesen Pam – Paip tekanan tinggi mengendalikan pelepasan pam. Penarafan PN25 dan PN40 tersedia untuk bangunan tinggi dan takungan atas bukit.
Paip Loji Rawatan Air – Pengambilan air mentah, air termendap, air yang ditapis, dan garisan cuci belakang. Lapisan mortar simen memastikan air bersih.
Zon Tekanan dan Stesen Penggalak – Paip mengendalikan perubahan tekanan kitaran dari mula dan berhenti pam. Besi mulur menahan keletihan.
Lintasan Jambatan dan Lintasan Sungai – Sambungan bebibir membolehkan pemasangan selamat pada penyokong. Dinding yang menebal memberikan keselamatan tambahan.
Pematuhan Bahan & Piawaian
| Komponen | EN 545 Keperluan | Bahan Kami | Mengapa Lebih Baik |
|---|---|---|---|
| Gred besi | Minimum 400/15 | MS-GJS-400-15 | Bertemu dan melebihi |
| Kekuatan tegangan | 400 MPa | 420-480 MPa | Margin keselamatan yang lebih tinggi |
| Pemanjangan | 15% | 15-18% | Lebih kemuluran |
| Kekerasan | 230 HB maks | 180-210 HB | Memotong dan menggerudi lebih mudah |
| Struktur grafit | Kebanyakannya nodular | Nodul jenis I & II | Rintangan hentaman yang lebih baik |
Aksesori & Konfigurasi Pilihan
Gasket Getah (EPDM) – Air minuman yang diluluskan. Satu gasket setiap sambungan disertakan. Gasket ganti tersedia.
Pelincir untuk Pemasangan – Berasaskan-air, bukan-toksik. Menjadikan pemasangan bersama lancar. Satu tiub setiap 50 sendi.
Alat Pemotong Paip – Pemotong manual atau hidraulik untuk-pelarasan panjang tapak.
Penutup Akhir (PE atau Keluli) – Kedap paip hujung semasa penyimpanan dan ujian tekanan.
Penyesuai Bebibir – Tukar tekan-pada sambungan kepada sambungan bebibir. Untuk pam, injap, dan peralatan.
EN 545 Kelengkapan – Bengkok (11.25 darjah, 22.5 darjah, 45 darjah, 90 darjah), tee, pengurang dan bebibir kosong. Semua dengan salutan dan lapisan yang sama seperti paip.
Sendi Tertahan – Untuk penahan tujah pada selekoh dan tee. Tiada blok tujahan konkrit diperlukan.
Ujian Prestasi
Ujian Tekanan Hidrostatik (EN 545 Klausa 9.2) – Uji setiap paip kepada 1.5x tekanan nominal. Tahan selama 10 saat minimum. Tiada kebocoran atau peluh dibenarkan. Kami menguji kepada 2.0x untuk keselamatan tambahan.
Ujian Tegangan (EN 545 Klausa 8.2.2) – Ambil sampel daripada setiap tuangan. Ujian kepada kegagalan. Mesti mencapai 400 MPa dan 15% pemanjangan. Purata paip kami adalah 450 MPa.
Ujian Kekerasan (EN 545 Klausa 8.2.3) – Ukur kekerasan Brinell pada badan paip. Mesti di bawah 230 HB. Paip kami berkisar 180-210 HB.
Pemeriksaan Struktur Mikro (EN 545 Klausa 8.2.4) – Periksa nodulariti grafit. Minimum 80% nodularity diperlukan. Proses kami mencapai 90%+.
Ujian Ketebalan Salutan (EN 545 Klausa Lampiran B) – Ukur salutan zink (min 200 g/m²) dan bitumen (min 70 mikron). Kami mengambil bacaan pada tiga titik setiap paip.
Perkhidmatan Berbayar Pilihan
Pemeriksaan saksi-pihak ketiga (SGS, BV, TUV, DNV)
Ujian tekanan yang disaksikan oleh jurutera anda
Pengimbasan ketebalan dinding ultrasonik (semua paip)
Sijil ujian bahan untuk setiap nombor haba
Rekod fotografi salutan dan pelapik
Sijil kilang dengan EN 10204 3.1 (standard) atau 3.2 (pihak-ketiga)
